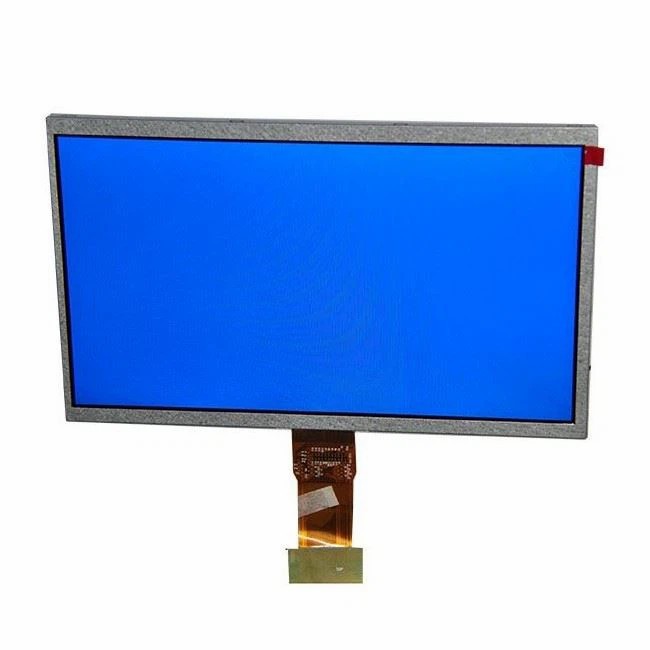

Layar TFT Persegi 10,1 Inci
Layar TFT Persegi 10,1 Inci adalah kependekan dari "Liquid Crystal Display". Meskipun ada beberapa konfigurasi berbeda untuk tampilan Layar TFT Persegi 10,1 Inci, sebagian besar dirancang dengan cara dasar yang sama. Mereka terbuat dari dua potong kaca terpolarisasi – juga disebut substrat – yang mengandung bahan kristal cair di antara keduanya.
- perkenalan produk
Shenzhen Hongrui Optoelektronik Technology Co, Ltd, layar LCD profesional, modul LCD LCM, sumber lampu latar LED, pengembangan desain layar sentuh TP, manufaktur. Dengan sekelompok tenaga teknik dan teknis berkualitas tinggi dan berpengalaman, untuk memberi Anda produk dan layanan berkualitas.
Perusahaan ini memimpin produk TN, HTN, STN, VA, TFT kelas menengah dan tinggi. Pada saat yang sama, kami menyediakan pengeboran, penggilingan Sudut dan produk proses khusus lainnya, mendukung LCM, HEAT SEAL. Produk perusahaan banyak digunakan di terminal komunikasi (ponsel pintar, komputer tablet, dll.), peralatan rumah tangga, elektronik otomotif, produk digital dan industri lainnya, dan diekspor ke Hong Kong, Taiwan, Eropa, Amerika, Jepang dan Korea Selatan dan wilayah dan negara lain.
Mengapa Memilih Kami
Transportasi cepat
Kami bekerja sama dengan perusahaan pelayaran laut, udara, dan logistik profesional untuk memberi Anda solusi transportasi terbaik.
Kualitas tinggi
Produknya luar biasa dan detailnya diproses dengan cermat. Setiap bahan baku dikontrol secara ketat.
Tim profesional
Anggota tim sangat terampil dan mahir dalam peran mereka masing-masing dan memiliki pendidikan, pelatihan, dan pengalaman yang diperlukan untuk unggul dalam pekerjaan mereka.
Pelayanan bagus
Layanan pelanggan bagi Anda untuk menjawab pertanyaan, sesuai dengan kebutuhan Anda untuk memberikan solusi khusus, penawaran harga, dan pelacakan logistik.
Layar TFT Persegi 10,1 Inci adalah kependekan dari "Liquid Crystal Display". Meskipun ada beberapa konfigurasi berbeda untuk tampilan Layar TFT Persegi 10,1 Inci, sebagian besar dirancang dengan cara dasar yang sama. Mereka terbuat dari dua potong kaca terpolarisasi – juga disebut substrat – yang mengandung bahan kristal cair di antara keduanya. Lampu latar menciptakan cahaya, yang melewati media pertama. Pada saat yang sama, arus listrik menyebabkan molekul kristal cair sejajar sehingga memungkinkan berbagai tingkat cahaya melewati substrat kedua dan menciptakan warna dan gambar yang Anda lihat di layar.
Keunggulan Layar TFT Persegi 10,1 Inci
Area yang terlihat luas
Layar TFT Persegi TFT 10,1 Inci memiliki area tampilan lebih besar untuk tampilan dengan ukuran yang sama.
Mereka memiliki tampilan berkualitas tinggi
Tidak ada radiasi, tidak ada kedipan, tidak ada kerusakan pada kesehatan pengguna. Secara khusus, kemunculan buku elektronik dan majalah TFT 10.1 Inci TFT Square Screen akan membawa umat manusia ke era kantor tanpa kertas dan percetakan tanpa kertas, yang memicu revolusi dalam cara manusia belajar, menyebarkan, dan mencatat peradaban.
Ada berbagai macam aplikasi
Ini dapat digunakan secara normal pada kisaran suhu dari -20 derajat hingga +50 derajat . Suhu kerja rendah Layar TFT Persegi TFT 10,1 Inci dapat mencapai - 80 derajat setelah penguatan suhu. Ini dapat digunakan sebagai tampilan terminal seluler, tampilan terminal desktop, dan tampilan proyeksi layar besar adalah terminal tampilan video berukuran penuh dengan kinerja luar biasa.
Ini mengkonsumsi daya yang sangat sedikit
Layar tampilan konvensional terdiri dari banyak sirkuit internal yang menggerakkan tabung sinar katoda, yang mengonsumsi banyak daya, dan semakin besar ukurannya, semakin banyak pula daya yang dikonsumsi. Konsumsi daya layar TFT 10.1 Inci TFT Square Screen sebagian besar dikonsumsi oleh elektroda internal dan IC penggeraknya, sehingga konsumsi daya jauh lebih kecil.
Ini tipis dan ringan
Layar TFT Persegi 10,1 Inci TFT mengontrol keadaan molekul kristal cair melalui elektroda pada layar tampilan untuk membuat tampilan. Sekalipun layarnya diperbesar, volumenya tidak akan bertambah. Dan dari segi bobot, dibandingkan dengan area tampilan yang sama pada layar tradisional, layar ini jauh lebih ringan dan mudah dibawa (misalnya laptop).
Jenis Layar TFT Persegi
LCD Berwarna (Layar Kristal Cair CSTN)
CSTN, LCD nematik atau pasif super-twist berwarna menggunakan prinsip teknologi yang sama seperti LCD Monokrom (silakan lihat teks sebelumnya) namun alih-alih satu piksel gelap, dengan penggunaan filter warna, setiap piksel dalam tampilan CSTN dipecah menjadi beberapa kelompok. tiga titik, satu merah, satu biru dan satu hijau umumnya tersusun dalam formasi garis. Elektronik penggerak LCD menerapkan tegangan yang bervariasi tergantung pada warna yang diperlukan untuk ketiga titik berwarna yang melepaskan kristal cair sehingga memungkinkan jumlah cahaya yang tepat melewati setiap titik berwarna untuk memberikan warna atau bayangan yang diinginkan. CSTN LCD dapat menawarkan palet warna maksimum 65 ribu warna dan ideal untuk aplikasi industri yang memerlukan warna namun tidak selalu memerlukan gambar bergerak sangat cepat.
LCD TFT Berwarna (Transistor Film Tipis)
LCD Transistor Film Tipis pada dasarnya menggambarkan elemen kontrol yang secara aktif mengontrol piksel individual, yang kemudian menciptakan istilah ''LCD Matriks Aktif''. Setiap piksel dipecah lagi menjadi tiga titik, merah, hijau dan biru yang dihasilkan oleh filter warna dan disusun dalam formasi garis atau delta, setiap titik digerakkan oleh satu transistor yaitu tiga transistor per satu piksel. Kristal cair dalam keadaan "mati" tidak ada tegangan yang diterapkan akan menghalangi semua cahaya yang masuk dari lampu latar, namun ketika tegangan diterapkan pada elemen kristal cair, elemen tersebut berputar hingga 90 derajat sehingga memungkinkan tingkat cahaya masuk, transistor mengontrol tingkat putaran ini dan karenanya intensitas elemen merah, hijau dan biru dari setiap piksel yang membentuk gambar pada LCD. LCD TFT ideal untuk semua aplikasi yang memerlukan peralihan gambar berwarna dengan cepat.
OLED (Dioda Pemancar Cahaya Organik)
Struktur dasar OLED atau OEL (Organic Electroluminescence) adalah sandwich yang dibentuk dengan anoda semi-konduktor tipis transparan yang terbuat dari Indium Tin Oxide dan katoda berbasis logam di kedua sisi substrat organik. Bahan organik terdiri dari lapisan transmisi lubang (HTL), lapisan pemancar (EL) dan lapisan transmisi elektronik (ETL). Lapisan EL emisif mencakup zat polimer yang memungkinkan pengendapan senyawa organik dalam baris dan kolom pada media datar (biasanya kaca) dengan menggunakan metode pencetakan sederhana untuk membuat matriks piksel. Ketika tegangan yang benar diterapkan, lubang-lubang disuntikkan ke dalam anoda dan muatan listrik dari katoda ditarik bersama-sama dan digabungkan dalam lapisan emisi, yang menyebabkan piksel memancarkan cahaya. Salah satu keunggulan utama OLED dibandingkan layar tradisional adalah karena mereka memancarkan cahaya, maka mereka tidak memerlukan lampu latar sehingga ideal untuk aplikasi bertenaga baterai.
Apa Faktor Kunci Yang Perlu Dipertimbangkan Saat Memilih Layar Tft Persegi 10,1 Inci?
Ada sejumlah faktor kunci yang perlu dipertimbangkan saat memilih Layar TFT Persegi 10,1 Inci. Ini termasuk ukuran dan resolusi layar, kecerahan dan kontras, sudut pandang, konsumsi daya, serta daya tahan dan keandalan. Dalam artikel ini, kita akan melihat setiap faktor secara lebih rinci untuk memberi Anda informasi yang Anda perlukan untuk membuat pilihan terbaik untuk bisnis Anda.
Ukuran dan resolusi
Salah satu faktor terpenting yang perlu dipertimbangkan saat memilih monitor LCD TFT persegi adalah ukuran dan resolusi monitor. Faktor-faktor ini akan menentukan seberapa banyak informasi yang dapat ditampilkan di layar pada satu waktu dan seberapa jelas informasi tersebut. Secara umum, layar yang lebih besar mampu menampilkan lebih banyak informasi, namun mungkin juga lebih mahal dan mengonsumsi lebih banyak daya. Anda juga perlu mempertimbangkan resolusi monitor Anda, karena ini akan menentukan kejelasan gambar dan teks yang ditampilkan di layar. Secara umum, resolusi yang lebih tinggi akan menghasilkan gambar yang lebih tajam, namun mungkin juga memerlukan lebih banyak daya pemrosesan dan menghabiskan lebih banyak masa pakai baterai.
Kecerahan dan kontras
Faktor penting lainnya yang perlu dipertimbangkan ketika memilih Layar TFT Persegi 10,1 Inci adalah kecerahan dan kontras layar. Kecerahan mengacu pada jumlah cahaya yang dipancarkan monitor, sedangkan kontras mengacu pada perbedaan antara bagian paling gelap dan paling terang pada suatu gambar. Monitor dengan kecerahan dan kontras yang baik dapat menampilkan gambar dan teks dengan jelas bahkan di bawah sinar matahari cerah atau kondisi minim cahaya. Banyak monitor juga memiliki pengaturan kecerahan dan kontras yang dapat disesuaikan, yang berguna jika Anda perlu menghemat masa pakai baterai atau menyesuaikan monitor untuk kondisi pencahayaan yang berbeda.
Sudut pandang
Faktor penting lainnya yang perlu dipertimbangkan ketika memilih monitor LCD TFT persegi adalah sudut pandang monitor. Sudut pandang mengacu pada sudut maksimum di mana monitor dapat dilihat sebelum gambar terdistorsi atau sulit dilihat. Ini merupakan pertimbangan penting jika Anda berencana menggunakan layar di berbagai lingkungan, seperti toko ritel atau ruang publik. Monitor dengan sudut pandang lebar akan memudahkan orang melihatnya dari sudut berbeda, sehingga berguna dalam pengaturan seperti ini.
Konsumsi energi
Faktor penting lainnya yang perlu dipertimbangkan ketika memilih Layar TFT Persegi 10,1 Inci adalah konsumsi daya. Layar dengan konsumsi daya yang lebih rendah akan lebih hemat energi dan mungkin memerlukan lebih sedikit pengisian atau penggantian baterai. Tergantung pada bagaimana Anda berencana menggunakan monitor, ini mungkin merupakan pertimbangan penting. Misalnya, jika Anda berencana menggunakan layar di perangkat seluler, Anda mungkin ingin menggunakan baterai yang tahan lama.
Daya tahan dan keandalan
Terakhir, penting untuk mempertimbangkan daya tahan dan keandalan Layar TFT Persegi 10,1 Inci persegi. Monitor yang dibuat dengan baik dan terbuat dari bahan berkualitas tinggi cenderung tidak rusak atau tidak berfungsi, sehingga dapat menghemat biaya perbaikan atau penggantian yang sering dilakukan. Anda mungkin ingin memilih monitor yang telah teruji ketahanan dan keandalannya, atau monitor yang memiliki garansi atau jaminan.
Layar tampilan TFT (Thin-Film Transistor) banyak digunakan di berbagai perangkat elektronik karena kualitas gambarnya yang tinggi, akurasi warna, dan waktu respons yang cepat. Beberapa skenario aplikasi umum untuk Layar TFT Persegi 10,1 Inci meliputi.
Elektronik Konsumen:Layar TFT umumnya digunakan di ponsel cerdas, tablet, kamera digital, dan perangkat game portabel karena warnanya yang cerah dan kualitas gambarnya yang tajam.
Monitor Komputer:Layar TFT lazim digunakan pada monitor komputer, menawarkan resolusi tinggi, kecepatan refresh cepat, dan reproduksi warna yang sangat baik, sehingga cocok untuk penggunaan kasual dan profesional.
Tampilan Otomotif:Layar TFT dapat ditemukan di cluster instrumen mobil, sistem infotainment, dan sistem hiburan di kursi belakang, memberikan visual yang jelas dan dinamis untuk navigasi, hiburan, dan informasi kendaraan.
Peralatan Industri:Layar TFT digunakan di panel kontrol industri, perangkat medis, peralatan pengujian, dan mesin lainnya, menawarkan kinerja yang andal di berbagai lingkungan kerja.
Konsol Game:Layar TFT digunakan di konsol game genggam dan perangkat game, menghadirkan grafis yang hidup dan gerakan halus untuk pengalaman bermain game yang imersif.
Tandatangan digital:Layar Persegi TFT 10,1 Inci digunakan untuk tampilan iklan dan informasi di ruang publik, pusat transportasi, dan lingkungan ritel karena kecerahan dan visibilitasnya yang tinggi.
Proses Layar TFT Persegi
Proses pembuatan Layar TFT Persegi 10,1 Inci
Secara sederhana, kita dapat membagi Layar Persegi TFT 10,1 Inci menjadi tiga bagian, dari bawah ke atas yaitu: sistem lampu, sistem sirkuit, dan sistem kendali cahaya dan warna. Dalam proses pembuatannya, kita akan mulai dari kendali cahaya dan warna bagian dalam. sistem dan kemudian merentangkan ke seluruh modul.
Proses pembuatan Layar Persegi TFT 10,1 Inci biasa dibagi menjadi tiga bagian utama: susunan, sel, dan modul. Dua langkah sebelumnya adalah tentang produksi sistem kontrol cahaya dan warna, yang berisi TFT, CF (filter warna) dan LC (kristal cair), yang disebut sel. Dan langkah terakhir adalah perakitan sel, sirkuit dan sistem lampu.
Untuk meningkatkan produktivitas, pada langkah ini kami akan melakukan serangkaian prosedur pada kaca besar, yang akan dipotong menjadi potongan-potongan kecil pada langkah berikutnya.
Pertama, izinkan saya memperkenalkan materi penting, ITO, kepada Anda. ITO, singkatan dari Indium tin oxide, memiliki karakteristik konduktivitas listrik dan transparansi optik, serta mudah diendapkan sebagai film tipis. Oleh karena itu, ini banyak digunakan untuk membuat sirkuit pada kaca.
TFT
Simpan bahan semikonduktor dan ITO dalam urutan yang dirancang pada substrat kaca.
Lapisan fotoresist.
Paparan sebagian, lalu bersihkan photoresist yang terbuka.
Robek semikonduktor dan ITO tanpa penutup photoresist untuk membentuk bagian dari sirkuit.
Bersihkan sisa photoresist.
Untuk membangun keseluruhan rangkaian, kita sering kali perlu mengulangi langkah-langkah tersebut sebanyak 5 kali.
CF
Buat matriks hitam pada substrat kaca sebagai pembatas menggunakan metode PR.
Lapisi material merah, hijau dan biru dalam matriks hitam secara terpisah menggunakan metode PR.
Lapisi penutup pada lapisan RGB (merah, hijau dan biru).
Setoran sirkuit ITO.
2. Sel
Pada langkah ini kita akan merakit kaca TFT dan CF serta mengisi LC secara bersamaan.
Lapisi film polimida, gunakan untuk membatasi arah awal molekul LC, pada sisi ITO kaca TFT dan CF.
Gunakan lem untuk membuat batas LC pada kedua kaca. Dan pada kaca CF, aplikasikan satu lapis lagi perekat konduktif. Ini memungkinkan molekul LC terhubung ke sirkuit kontrol.
Isi LC dalam batas.
Rekatkan dua gelas menjadi satu, lalu potong gelas besar menjadi potongan-potongan kecil sesuai standar.
Tempelkan film polarizer pada kedua sisi kaca yang diiris.
Pertama-tama hubungkan sel ke sistem sirkuit.
Tautkan sel ke IC driver.
Hubungkan IC driver ke FPC (sirkuit cetak fleksibel).
Tautkan FPC ke PCBA luar (rakitan papan sirkuit tercetak).
Selanjutnya siapkan sistem lampu
Pasang sumber cahaya, biasanya LED atau CCFL, pada pelat pemandu cahaya, yang di bawahnya terdapat film reflektor
Letakkan film diffuser dan film prisma pada sumber cahaya secara bergantian. Bersama dengan film reflektor, kedua film ini digunakan untuk mengubah titik cahaya dari sumber cahaya menjadi cahaya area dan meningkatkan intensitas cahaya.
Hubungkan sumber cahaya ke sirkuit kontrol cahaya, selalu jenis PCBA lain.
Pada langkah terakhir, kita perlu merakit semua ini bersama dengan bingkai layar, dan melakukan uji penuaan.
Jika Anda pernah mengagumi warna-warna cerah dan gambar sejernih kristal di layar ponsel cerdas, tablet, atau komputer, Anda mungkin pernah menemukan Layar TFT Persegi 10,1 Inci. TFT, kependekan dari Thin Film Transistor, adalah teknologi yang merevolusi dunia tampilan elektronik.
Matriks TFT
Inti dari setiap Layar TFT Persegi 10,1 Inci terdapat matriks TFT, yang juga dikenal sebagai matriks aktif. Susunan transistor kecil yang rumit ini bertindak sebagai pusat kendali, memungkinkan kontrol yang tepat atas setiap piksel di layar. Transistor ini bertanggung jawab untuk mengatur jumlah arus yang mengalir melalui setiap piksel, menentukan kecerahan dan warnanya. Matriks TFT inilah yang membedakan Layar TFT Persegi 10,1 Inci dari layar matriks pasifnya, sehingga memungkinkan waktu respons lebih cepat dan kualitas gambar lebih baik.
Filter Warna
Pernah bertanya-tanya bagaimana Layar TFT Persegi 10,1 Inci menghasilkan warna-warna cerah? Masukkan filter warna! Filter warna memainkan peran penting dalam meningkatkan pengalaman visual dengan memungkinkan setiap piksel menampilkan warna tertentu. Mereka terdiri dari sub-piksel kecil berwarna merah, hijau, dan biru (RGB), yang digabungkan untuk menghasilkan spektrum warna dan corak yang luas. Filter ini diselaraskan dengan cermat dengan matriks TFT untuk memastikan representasi warna yang akurat dan pesta visual yang nyata.
Lampu latar
Untuk menerangi Layar TFT Persegi 10,1 Inci dan membuat keajaibannya terlihat, kita memerlukan lampu latar. Lampu latar adalah komponen penting yang memberikan penerangan yang diperlukan untuk layar. Biasanya, Layar Persegi TFT 10,1 Inci menggunakan Lampu Fluoresen Katoda Dingin (CCFL) atau Dioda Pemancar Cahaya (LED) sebagai sumber cahayanya. Lampu latar LED mendapatkan popularitas karena efisiensi energi dan reproduksi warnanya yang unggul. Hal ini memungkinkan kontras yang lebih baik, warna hitam yang lebih pekat, dan gambar yang lebih tajam, sehingga meningkatkan pengalaman menonton secara keseluruhan.
Filter Polarisasi
Filter polarisasi adalah pahlawan tanpa tanda jasa dari Layar TFT Persegi 10,1 Inci. Film tipis ini membantu mengontrol cahaya yang masuk dan keluar layar, mengurangi silau dan meningkatkan visibilitas. Dengan memfilter gelombang cahaya secara selektif, filter polarisasi meningkatkan kontras dan meminimalkan pantulan, membuat tampilan lebih mudah dibaca bahkan dalam kondisi pencahayaan terang. Mereka bekerja bersama-sama dengan matriks TFT, filter warna, dan lampu latar untuk menciptakan lingkungan menonton yang menakjubkan secara visual dan nyaman.
Substrat Kaca
Yang tak kalah pentingnya, substrat kaca berfungsi sebagai fondasi untuk keseluruhan Layar TFT Persegi 10,1 Inci. Ini memberikan integritas struktural, melindungi lapisan halus di atas dan di bawahnya. Substrat kaca dirancang agar transparan secara optik untuk memastikan aliran cahaya tidak terhalang. Selain itu, produk ini diproduksi secara presisi untuk menjaga keseragaman di seluruh permukaan, memungkinkan kualitas gambar yang konsisten dari ujung ke ujung.
Pabrik kami
Shenzhen Hongrui Optoelektronik Technology Co, Ltd, layar LCD profesional, modul LCD LCM, sumber lampu latar LED, pengembangan desain layar sentuh TP, manufaktur. Dengan sekelompok tenaga teknik dan teknis berkualitas tinggi dan berpengalaman, untuk memberi Anda produk dan layanan berkualitas.
