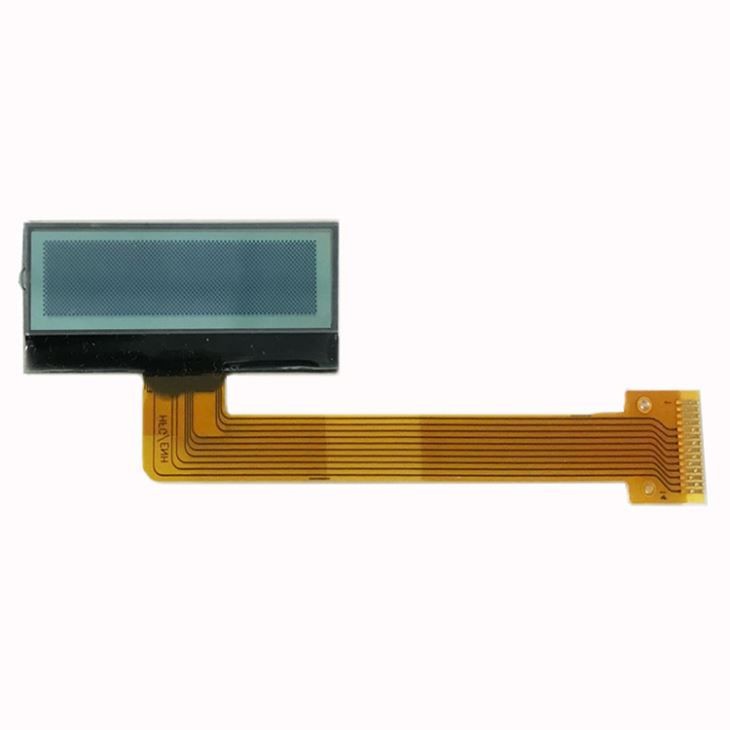

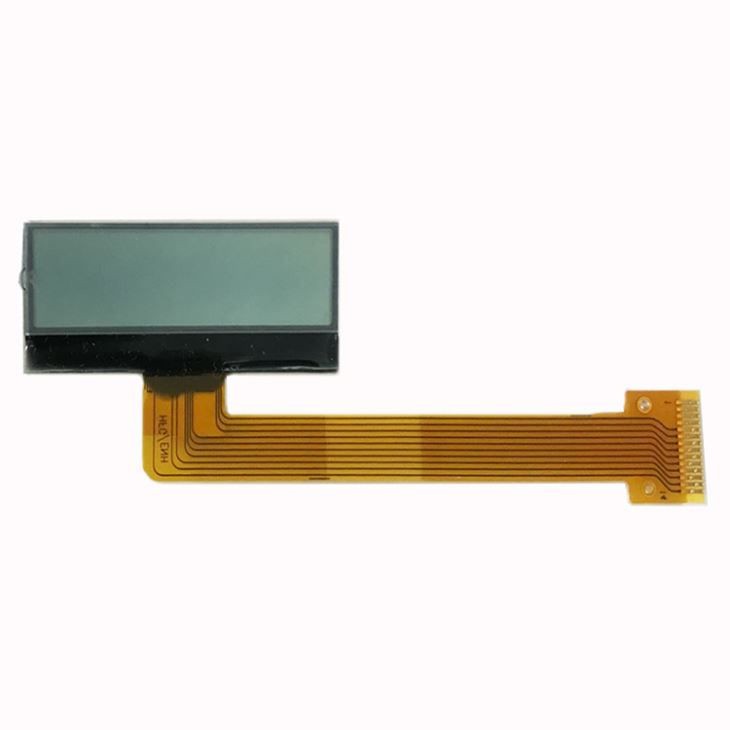

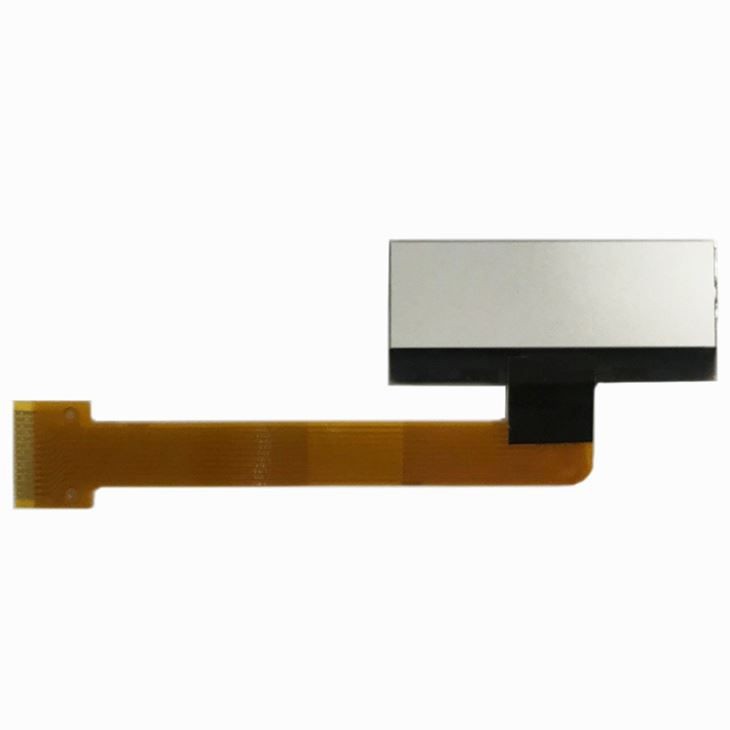

Modul Layar LCD Grafis Ukuran Kecil
Untuk semua layar LCD kami, teknisi desain kami telah mengumpulkan banyak lembar data pengontrol lcd sambil memeriksa pengontrol dan chipset layar yang berbeda. Kami telah menambahkannya di sini untuk memudahkan Anda bekerja dengan pengontrol dan chipset yang berbeda ini.
- perkenalan produk
Rincian Produk
Untuk semua layar LCD kami, teknisi desain kami telah mengumpulkan banyak lembar data pengontrol lcd sambil memeriksa pengontrol dan chipset layar yang berbeda. Kami telah menambahkannya di sini untuk memudahkan Anda bekerja dengan pengontrol dan chipset yang berbeda ini. Lembar data LCD ini tidak dibuat atau dikelola oleh Crystalfontz; mereka disediakan hanya "sebagaimana adanya" untuk Anda gunakan.
Spesifikasi
Layar LCD Grafis Ukuran Kecil | |

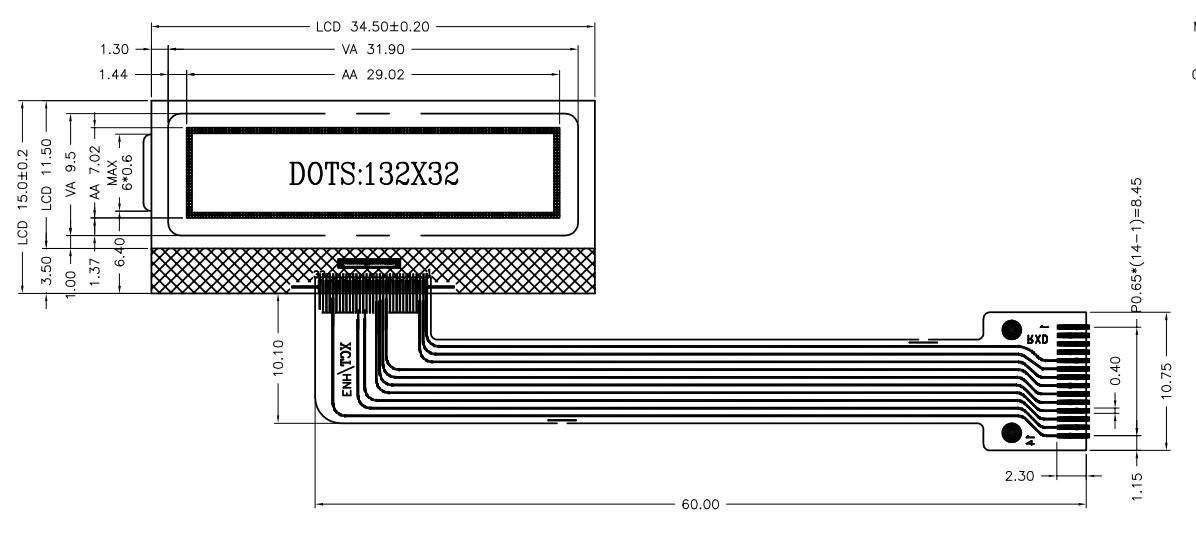

Ukuran Garis Besar | 34,5x15 mm |
Lihat Area | 31,9x9,5 mm |
Daerah Aktif | 29,02x7,02 mm |
Resolusi tampilan | 132x32 |
Mode tampilan | FSTN/Reflektif/Positif |
Lihat Sudut | 12:00 |
Metode Drive | 1/32 tugas, bias 1/6 |
VOP | 6.2V |
VDD | 3.0V |
ATAS | -10 - ditambah 60 |
Tst | -20- ditambah 70 |
Penyambung | COG ditambah FPC |
IC pengemudi | ST7567 (atau IC lain yang kompatibel) |
Sesuai dengan RoHS | Ya |
1. Mode Tampilan: FSTN / Reflektif / Positif.
2. Sudut Pandang: jam 12 0'.
3. Metode Drive:1/32 Tugas 1/6 Bias, Vop=6.2V (sampel pelanggan), Vdd=3.0V.
4. Atas: -10 derajat ~ ditambah 60 derajat , Tst: -20 derajat derajat ~ ditambah 70 derajat derajat .
5. Konektor: COG plus FPC.
6. Drive IC: ST7567 (atau IC lain yang kompatibel)
7. Sesuai RoHS: Ya.
Faq
1. Bisakah Anda memberikan gambar dan prosedur terkait?
A: Kami dapat menyediakan gambar dan prosedur untuk dikonfirmasi oleh pelanggan.
2. Bagaimana Anda mengelola kualitas produk?
A: Produk dipanggang, penuaan, pengukuran listrik dan prosedur pengujian lainnya.
3. Apakah produk dalam stok? Berapa lama siklus produksi?
A: Beberapa produk tersedia, produksi batch kecil selama 1 minggu, produksi massal selama 2 minggu.
